Archiwum superkomputerów Cyfronetu
ACK Cyfronet AGH, jako najdłużej działające z polskich centrów superkomputerowych, posiada najdłuższą historię instalacji, obsługi i udostępniania superkomputerów w Polsce.
Poniżej znajdują się opisy najważniejszych maszyn, które działały w Cyfronecie:
- CDC Cyber 72
- Superkomputery Convex
- IBM RS/6000 SP
- SGI Origin 2800
- Superkomputery SUN
- Zeus
- Jowisz
- Baribal
- Panda
- Zeus
CDC Cyber 72Pierwszy komputer obliczeniowy został uruchomiony w Cyfronecie 27 czerwca 1975 roku. Był to jeden z dwóch komputerów CDC CYBER 72 zakupionych przez Polskę w 1973 roku: pierwszy stanął w Instytucie Badań Jądrowych w Świerku pod Warszawą, drugi w Cyfronecie (ówcześnie: Środowiskowym Centrum Obliczeniowym CYFRONET-Kraków). Pomiędzy obydwiema instalacjami minęły dwa lata, a opóźnienie spowodowane było głównie problemami z embargiem, jakim objęte były kraje socjalistyczne, w tym także Polska. Uczelnie i instytuty naukowe obydwu miast zostały wyposażone w terminale, złożone z czytnika kart dziurkowanych i drukarki wierszowej, umożliwiające zdalne uruchamianie programów i odbiór wyników w postaci wydruku. Zainstalowany w Cyfronecie superkomputer, wyprodukowany przez amerykańską firmę Control Data Corporation (CDC), był oparty na architekturze serii 6400. Olbrzymią, jak na tamte czasy, szybkość obliczeń komputerów z tej serii osiągnięto dzięki wieloprocesorowej strukturze systemu oraz wieloprogowej technice obliczeń. Jednostka centralna dla systemu obliczeniowego ŚCO CYFRONET-Kraków posiadała 1 procesor centralny (CPU), który był sterowany przez 10 procesorów peryferyjnych (PPU). Wszelkie przesyłanie danych pomiędzy pamięcią operacyjną a urządzeniami peryferyjnymi odbywało się za pośrednictwem procesorów peryferyjnych. To one wykonywały podstawowe operacje arytmetyczne i logiczne, przygotowując i przydzielając zadania dla centralnego procesora, co pozwalało na jego najefektywniejsze wykorzystanie. Średnia szybkość obliczeń jednostki centralnej wynosiła milion operacji na sekundę. |

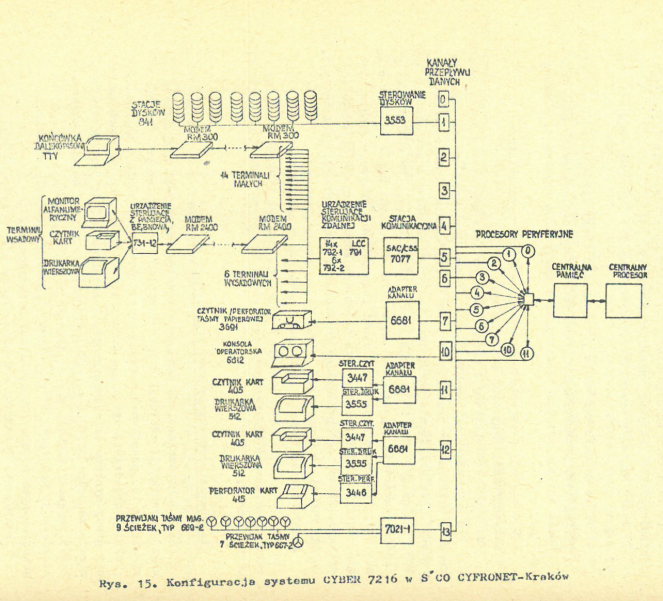

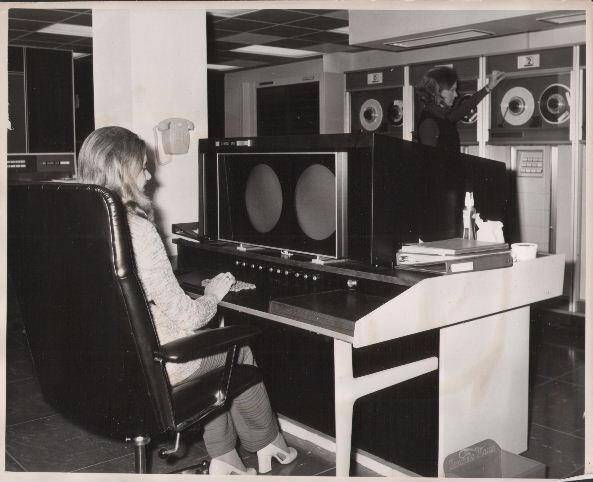

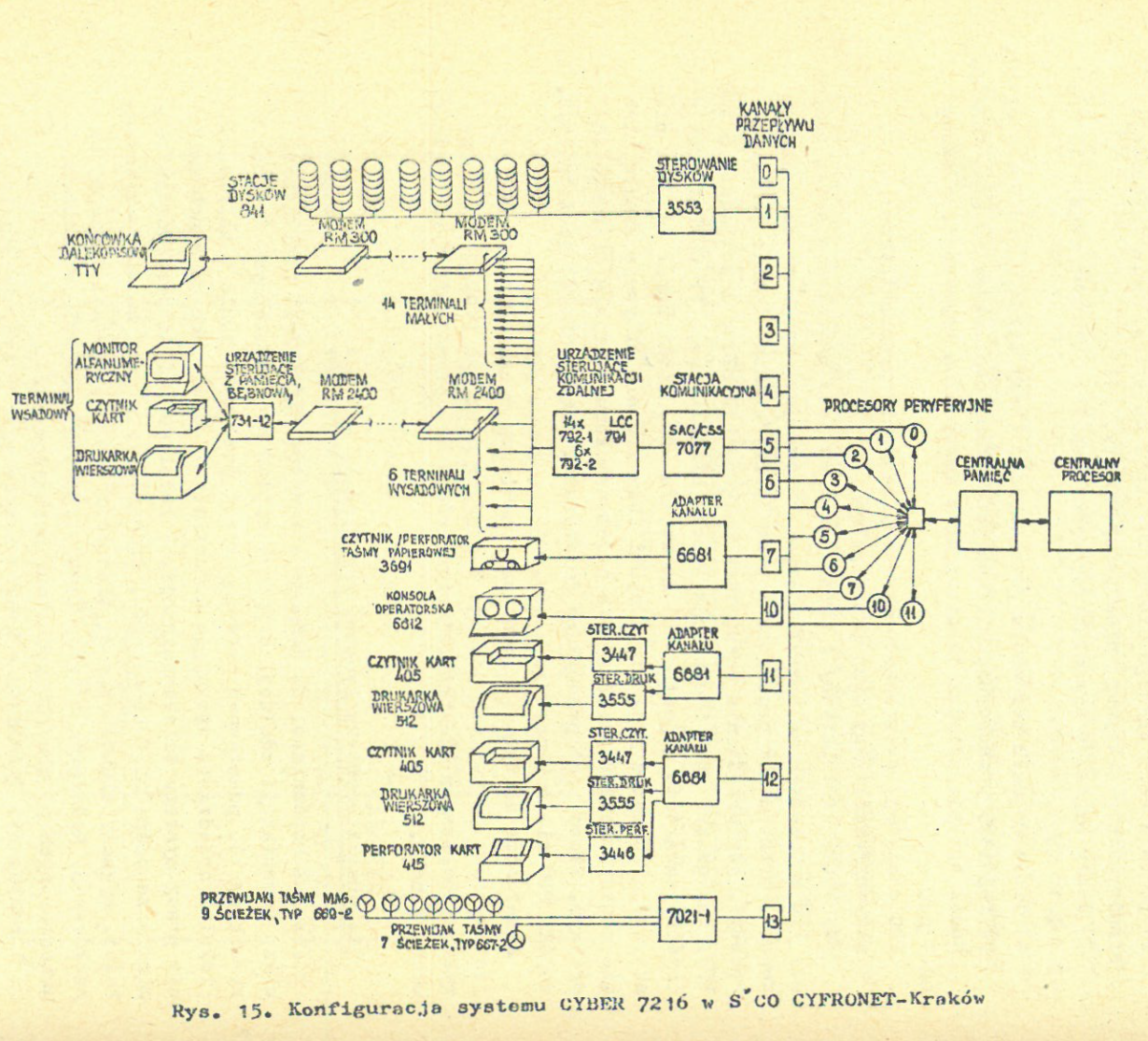

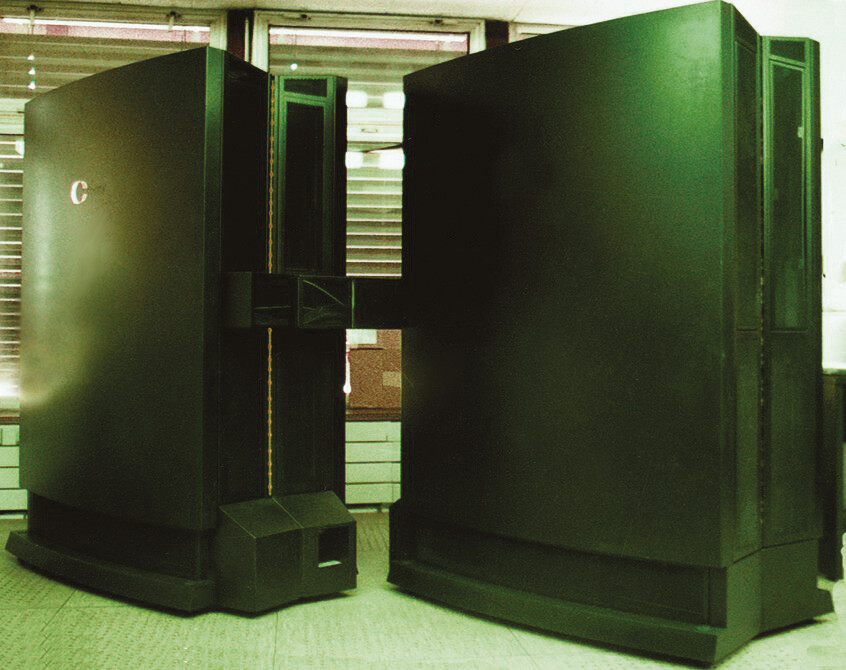

CDC Cyber 72 w ŚCO CYFRONET-Kraków Schemat systemu Cyber 72 w ŚCO CYFRONET-Kraków |
Konfiguracja systemu Cyber 72 w ŚCO CYFRONET-Kraków
- 1 procesor centralny obejmujący 98324 słów pamięci operacyjnej (słowo 60-bitowe, cykl pamięci 1 μs),
- 10 procesorów peryferyjnych dysponujących pamięcią 4096 słów (12 bitów),
- 12 kanałów WE/WY,
- konsola operatorska, dwuekranowa, wyposażona w klawiaturę,
- czytnik kart pozwalający na wczytanie 1200 kart w ciągu minuty,
- drukarka wierszowa drukująca 1200 linii na minutę (136 znaków w linii),
- perforator kart (250 kart na minutę),
- komputer był początkowo wyposażony w 3 dyski typu 841 o pojemności 2x40 MB każdy; w 1979 zostały one wymienione na 3 dyski typu 844 o pojemności 100 MB każdy.
Superkomputery ConvexW 1991 roku, dzięki korzystnej zmianie sytuacji politycznej oraz pozyskaniu funduszy z Komitetu Badań Naukowych, uruchomiono w Cyfronecie mini-superkomputer Convex C120 (Lajkonik) – pierwszy wektorowy komputer w Europie Środkowej, z procesorem wektorowo-skalarnym (20 MFlops), pamięcią operacyjną 64 MB i przestrzenią dyskową 4 GB. Dlatego już rok później zainstalowano jednoprocesorowy Convex C3210 (Krak), o maksymalnej wydajności systemu 50 MFlops, 128 MB RAM i 10 GB pamięci dyskowej. Krak był dużo szybszy, nowocześniejszy i w pełni kompatybilny z Lajkonikiem. W 1993 roku, poprzez dołożenie drugiego procesora i 2,5-krotne powiększenie pamięci, rozbudowano go do wersji C3220. W 1994 roku, po trwających niemal rok staraniach o licencję eksportową rządu USA, w Cyfronecie zainstalowano komputer Convex C3820 (Smok) – w tym czasie największy komputer w Europie Środkowej, z dwoma procesorami wektorowo-skalarnymi. Rozwiązaniem miał być uruchomiony w 1995 roku pierwszy w Cyfronecie masywnie równoległy komputer - Convex Exemplar SPP1000/XA (Anna). |

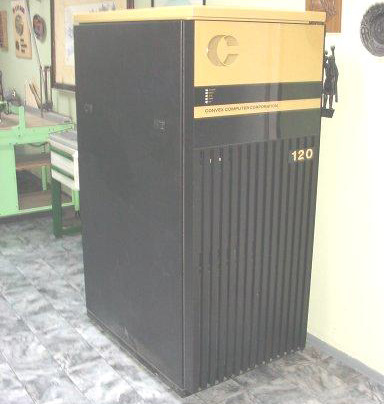

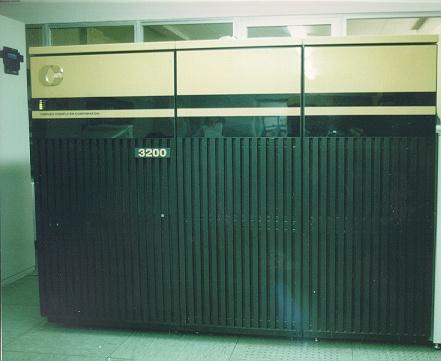

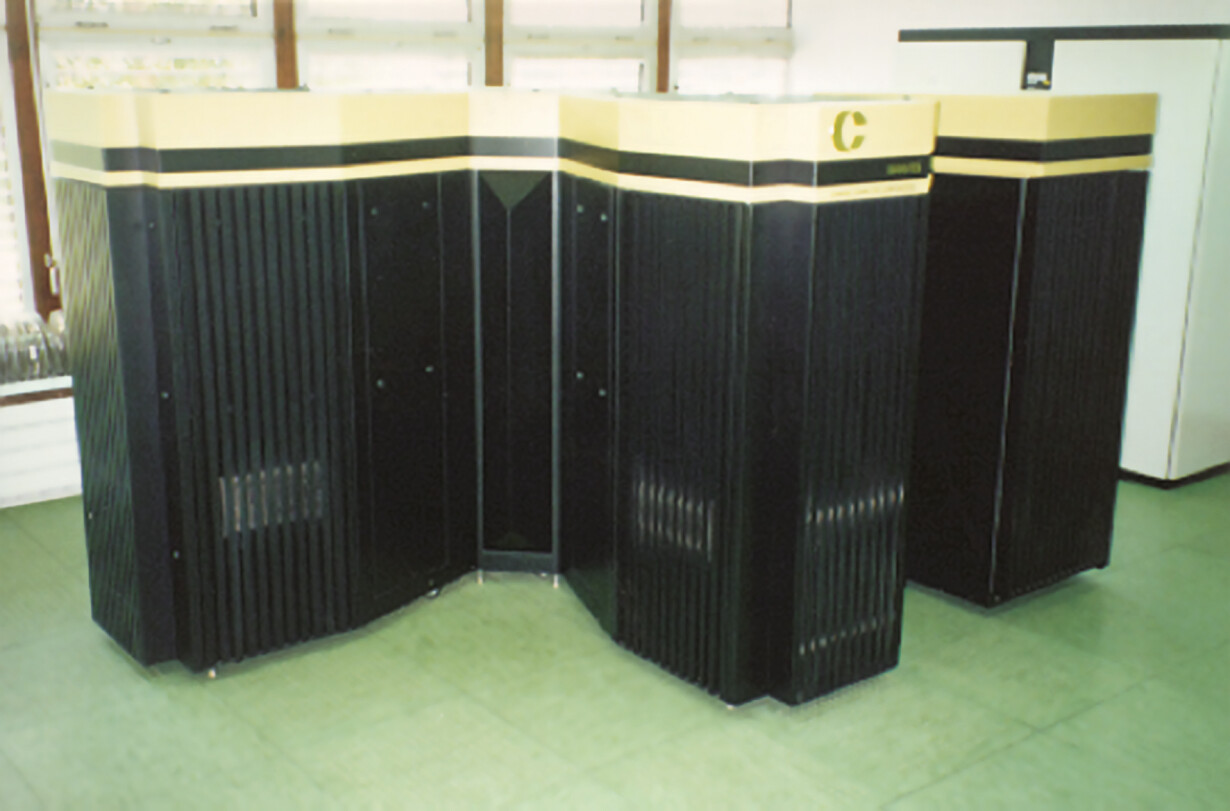

Convex C120 Convex C3210
|
IBM RS/6000 SPW 1996 zainstalowano superkomputer IBM RS/6000 SP, z 5 procesorami Power2, zapewniającymi maksymalną teoretyczną moc obliczeniową 1,3 GFlops. Komputer posiadał 2,5 GB RAM i 27 GB pamięci dyskowej. Działał w oparciu o system operacyjny AIX. |

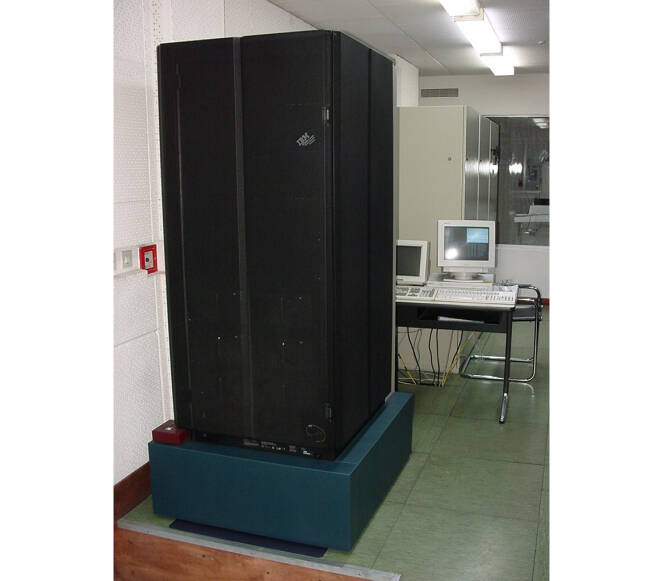

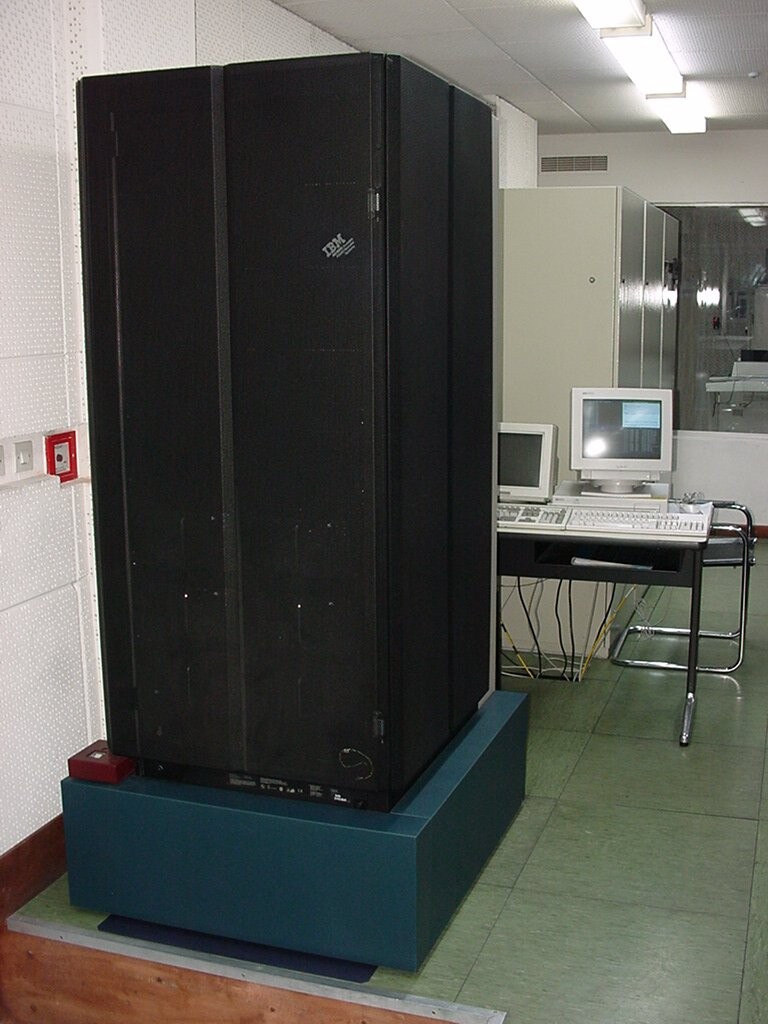

IBM RS/6000 SP |
SGI Origin 2000/2800W 1998 roku w Centrum zaczął działać komputer SGI Origin 2000 (Grizzly). W pełnej konfiguracji, już jako SGI Origin 2800, obejmował 128 proc. R14000 z zegarem 500 Mhz, pamięć opaeracyjną 64 GB i pamięć dyskową 1,4 TB. |
SGI Origin 2800 |
Superkomputery SUNW 2001 roku zainstalowano serwer SUN Fire 6800 (Saturn). Architektura superkomputera obejmowała 24 procesory UltraSparc III z zegarem 900 MHz i 24 GB RAM. Pozwalało to na osiągnięcie maksymalnej teoretycznej mocy 43,2 GFlops. Saturn posiadał 138 GB pamięci dyskowej. Interfejsem sieciowym systemu był SUN Gigabit Ethernet oraz Fast Ethernet. Saturn działał w oparciu o system operacyjny Solaris 8. Superkomputer był częścią środowiska gridowo-portalowego dla obliczeń dużej mocy w klastrze komputerów Sun, zbudowanego w ramach projektu PROGRESS. Rok później w Centrum pojawił się serwer SUN Fire V880, z 4 procesorami UltraSparc III z zegarem 750 MHz, 8 GB RAM i pamięcią dyskową 216 GB. Do serwera podłączona była macierz dyskowa macierz dyskowa StorEdge T3 ES obejmująca 18 dysków po 36 GB pamięci. |

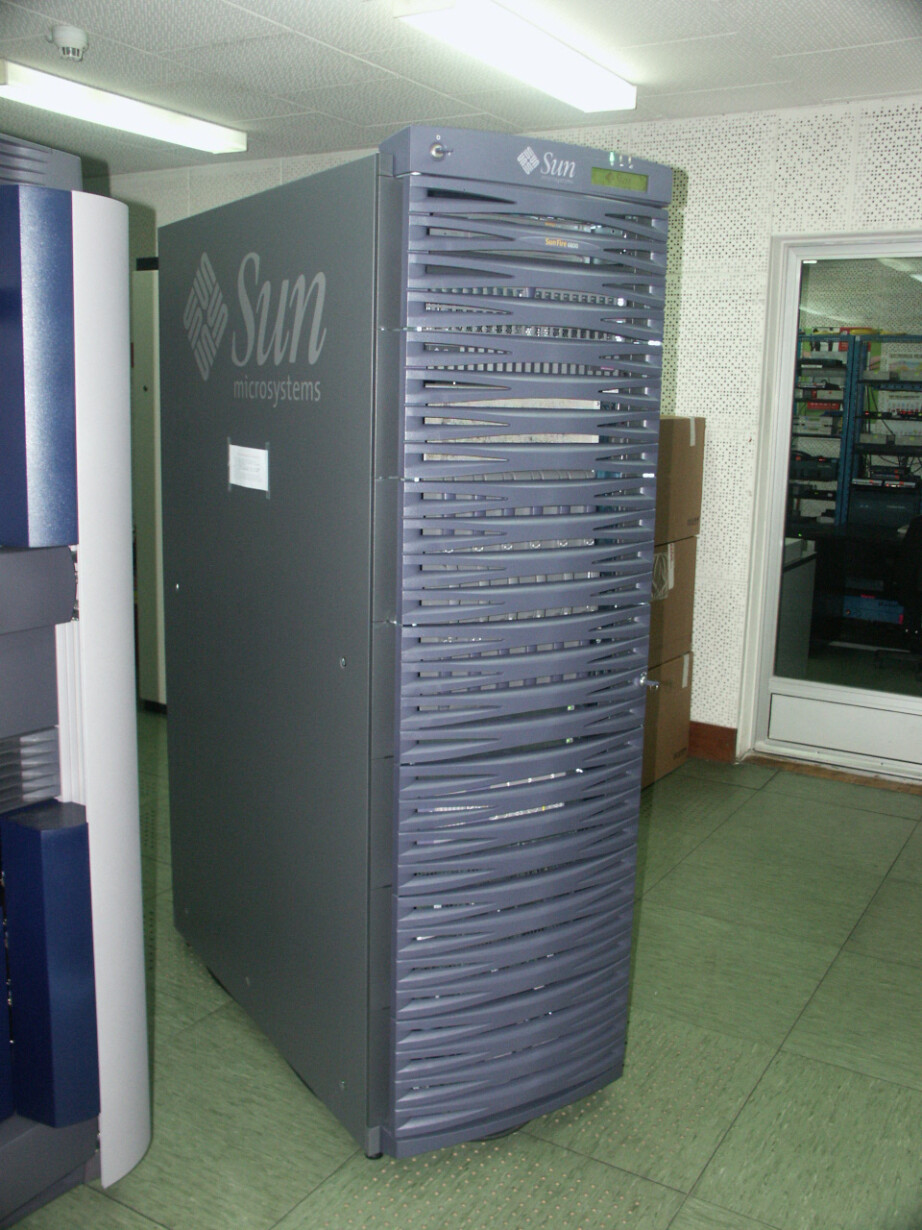

SUN Fire 6800 |
ZeusW 2002 roku uruchomiono klaster Zeus (RackSaver PC). Posiadał 27 dwuprocesorowych węzłów umieszczonych w jednej szafie (łącznie 54 procesory): |

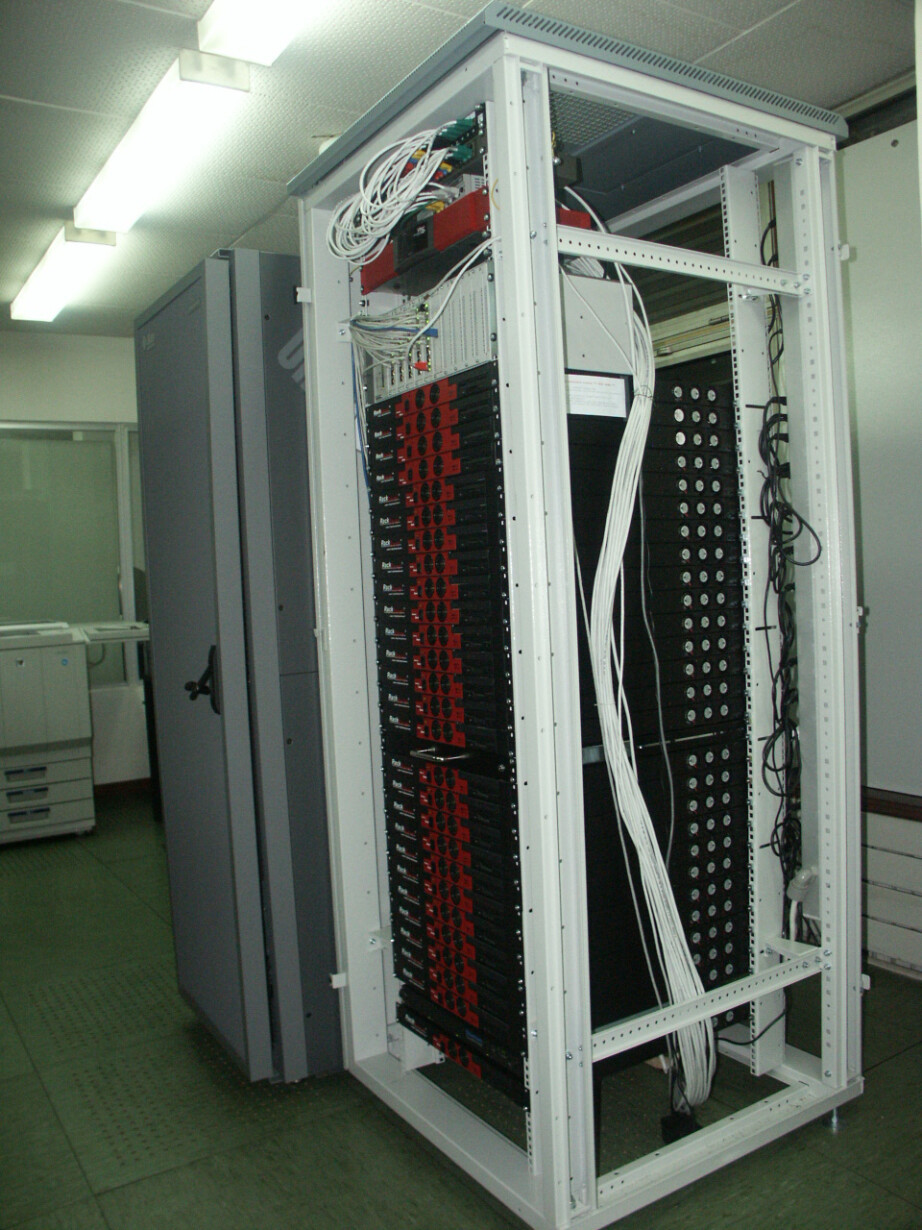

Zeus (RackSaver PC) |
JowiszW 2003 zainstalowano pierwszy w Polsce komputer HP Integrity SuperDome (Jowisz) z 8 procesorami Intel Itanium2 z zegarem 1,5 GHz, pamięcią operacyjną 8 GB i dyskową 2 TB. Jowisz osiągał 48 GFlops mocy obliczeniowej. Działał w oparciu o system operacyjny HP-UX 11i. |

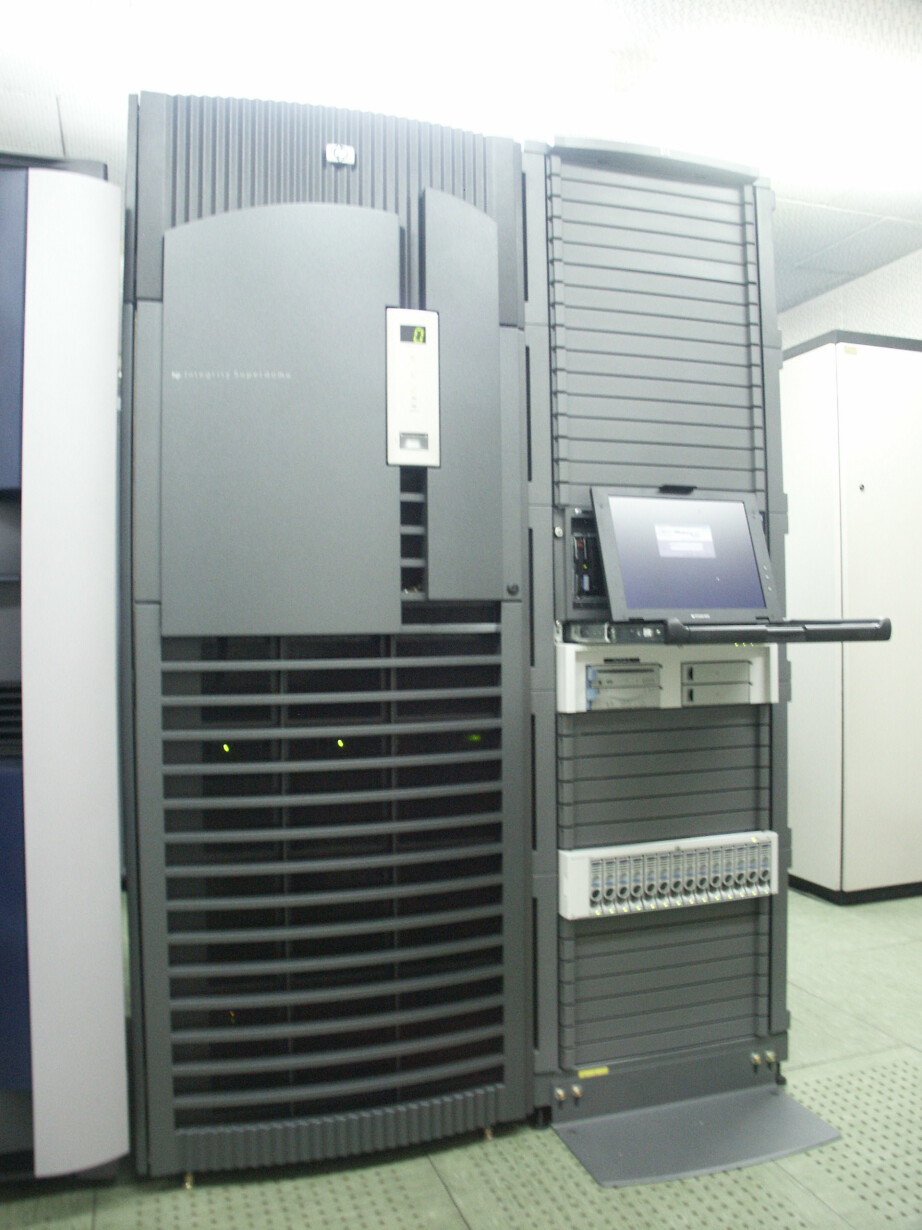

HP Integrity Superdome |
BaribalOd 2006 roku w Centrum działał SGI Altix 3700 (Baribal), oferujący użytkownikom 128 procesorów Intel Itanium2 (1,5 GHz) o łącznej wydajności 384 GFlops, 256 GB RAM i 6,7 TB lokalnej pamięci dyskowej. Baribal był komputerem typu SMP, a więc widzianym przez użytkownika jako jeden komputer z jedną pamiecią i jednym systemem operacyjnym, w tym przypadku SUSE Linux Enterprise Server 10. Baribal działał w oparciu o interconnect Numalink4 i wykorzystywał system kolejkowy PBS Pro. Superkomputer wycofano z eksploatacji w Cyfronecie w listopadzie 2014 roku. |

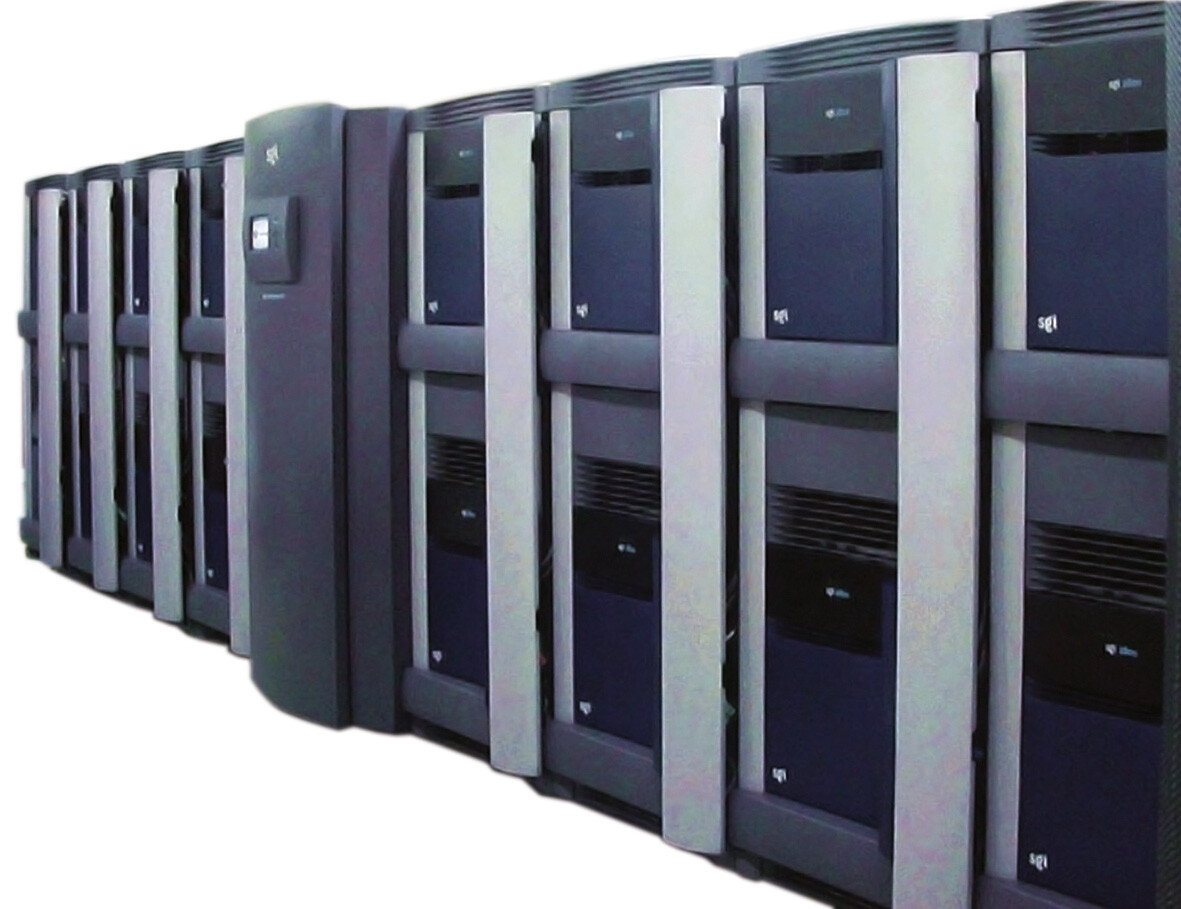

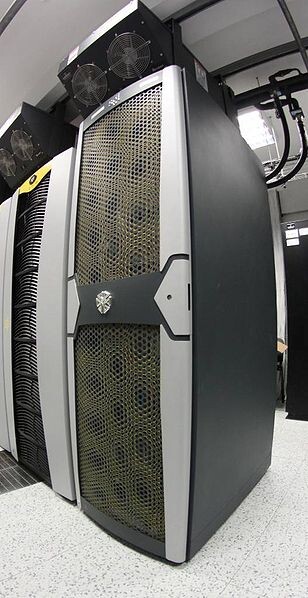

SGI ALTIX 3700 |
PandaW 2007 roku uruchomiono superkomputer SGI Altix 4700 (Panda) zawierający 32 procesory Intel Itanium2 (1.66 GHz), 64 GB RAM i pojemność dyskową 2,3 TB. Teoretyczna moc obliczeniowa komputera wynosiła 212 GFlops. Pod względem architektury, Panda, tak samo jak Baribal, była superkomputerem typu SMP. Została oparta o ten sam system operacyjny SUSE Linux Enterprise Server 10. Superkomputer pracował w oparciu o interconnect Numalink4 i wykorzystywał system kolejkowy PBS Pro. Użytkowanie superkomputera Panda zakończyło się w Cyfronecie w 2015 roku. |

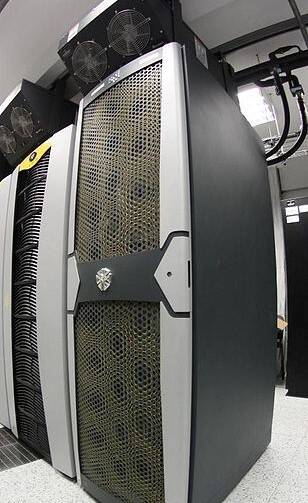

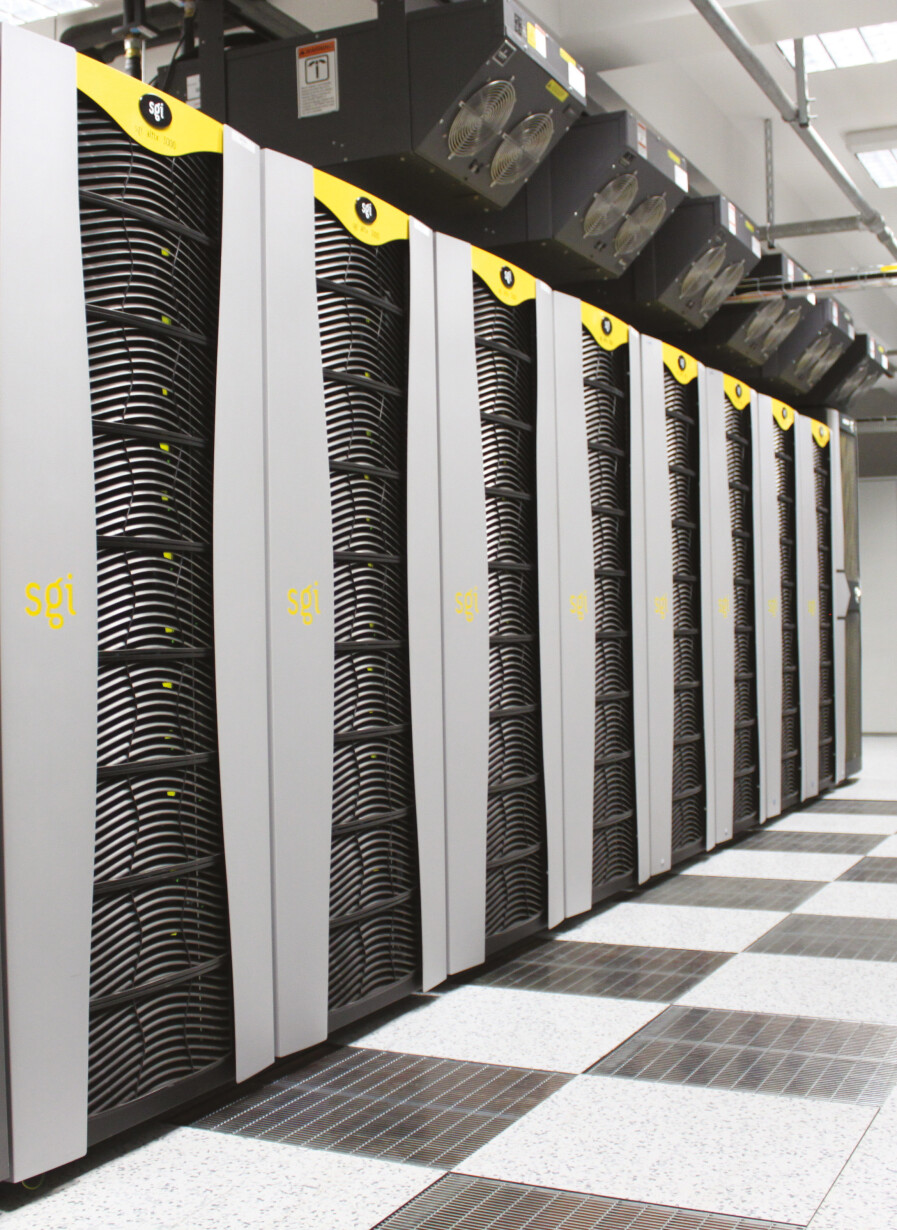

SGI Altix 4700 |
|
Rekonfigurowalna platforma RASC Integralnym komponentem superkomputera Panda był moduł Reconfigurable Application Specific Computing (RASC). Ta technologia umożliwiała użytkownikom tworzenie sprzętu specyficznego dla aplikacji przy użyciu rekonfigurowalnych elementów logicznych. RASC był połączony z dwoma układami FPGA Virtex4LX200. Każdy z nich oferował 200 tys. rekonfigurowalnych komórek logicznych. Dodatkowo dostępne były dwa bloki 80 MB pamięci QDR RAM. Zastosowanie RASC w serii superkomputerów Altix powodowało traktowanie układu FPGA jako integralnego komponentu systemu, a nie urządzenia peryferyjnego. Dzięki szybkim połączeniom z zasobami procesora uniknięto ówczesnego "wąskiego gardła" peryferyjnych procesorów FPGA. |

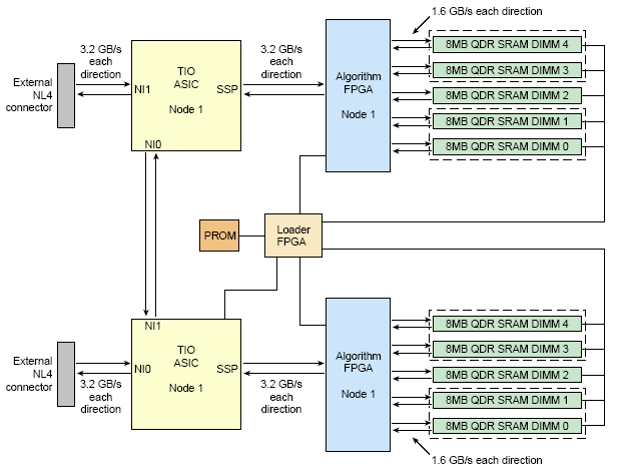

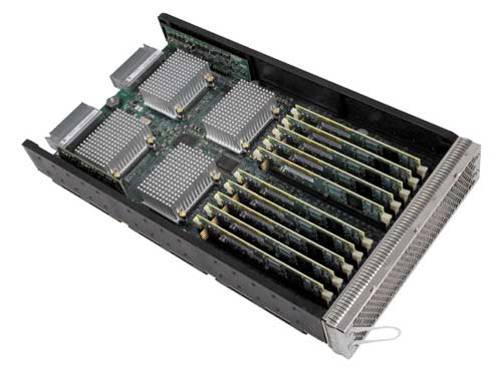

Moduł RASC Schemat modułu RASC |
Zeus

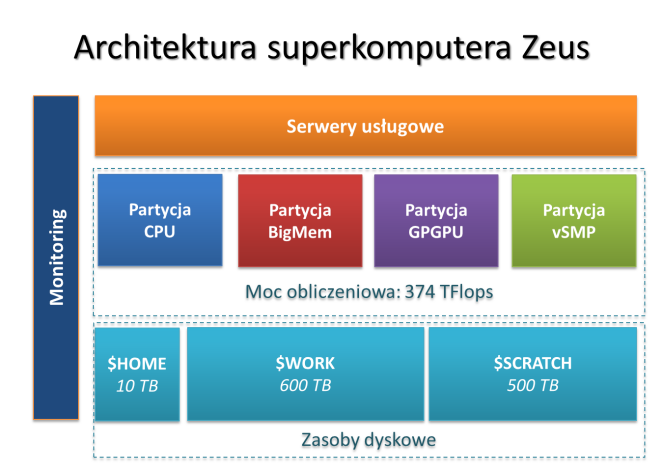

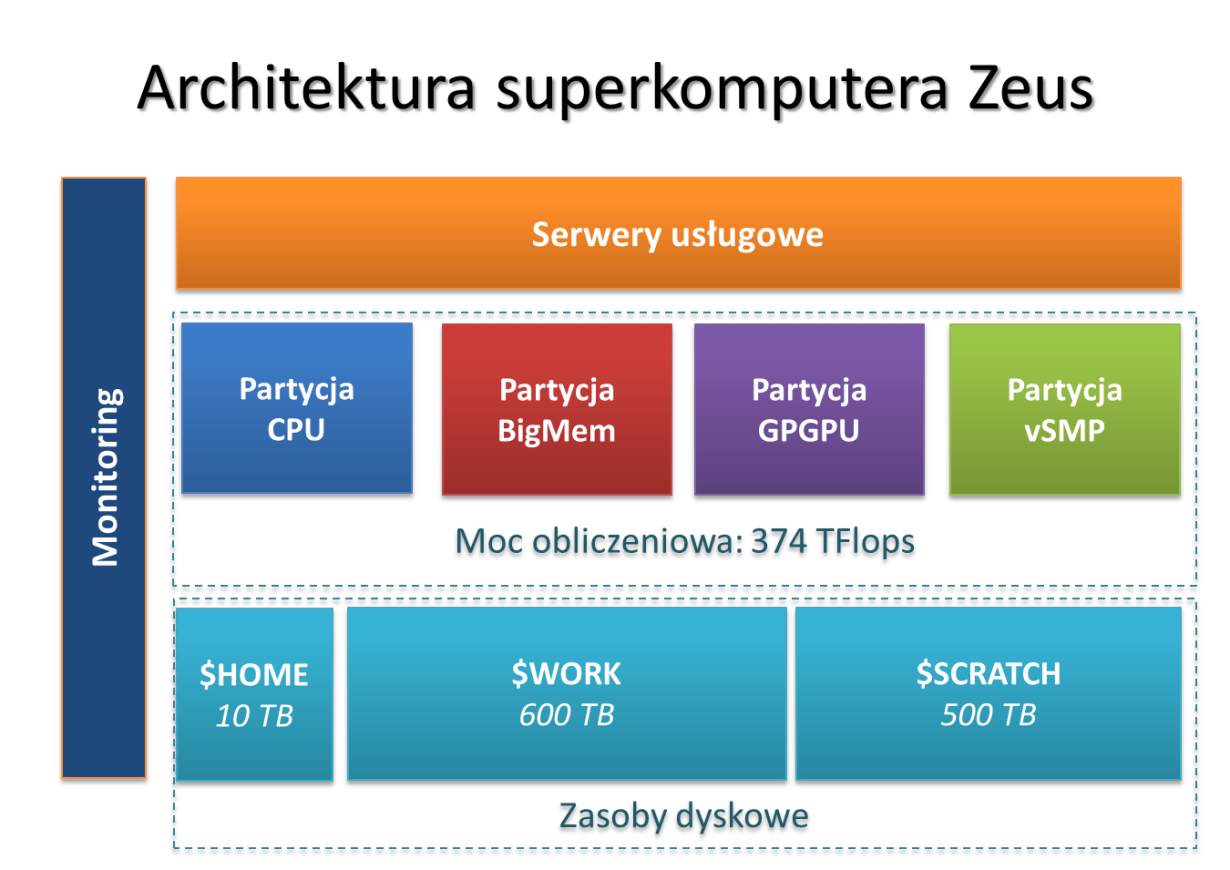

Zeus był heterogenicznym superkomputerem obliczeniowym. Składał się z czterech klas węzłów, zróżnicowanych pod względem architektury zasobów obliczeniowych, specjalnie dostosowanych do wymagań środowisk naukowych. Klaster obliczeniowy - Zeus- system operacyjny: Scientific Linux 6 Klaster obliczeniowy — Zeus BigMem- system operacyjny: Scientific Linux 6 Zeus GPGPU- system operacyjny: Scientific Linux 6 Zeus FPGA- system operacyjny: Ubuntu Zeus vSMPGrupa maszyn wirtualnych typu vSMP przeznaczonych do obliczeń wymagających dużej ilości pamięci RAM. Oprogramowanie służące do tworzenia wirtualnych maszyn vSMP umożliwiało zbudowanie dowolnej ilości maszyn o dowolnej wielkości (będącej wielokrotnością liczby dostępnych serwerów). W 2012 roku system Zeus vSMP znalazł się w pierwszej trójce w rankingach najwydajniejszych maszyn tego typu na świecie. |

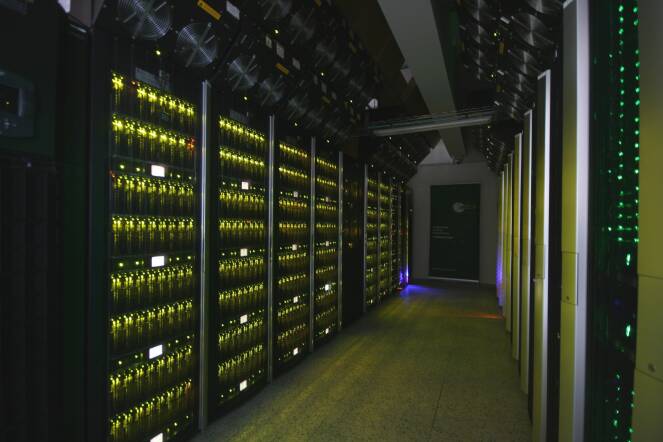

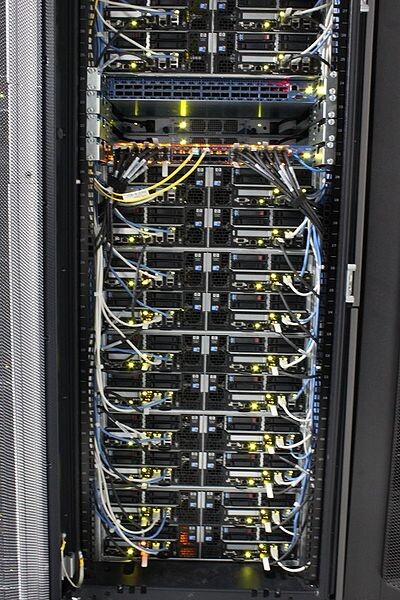

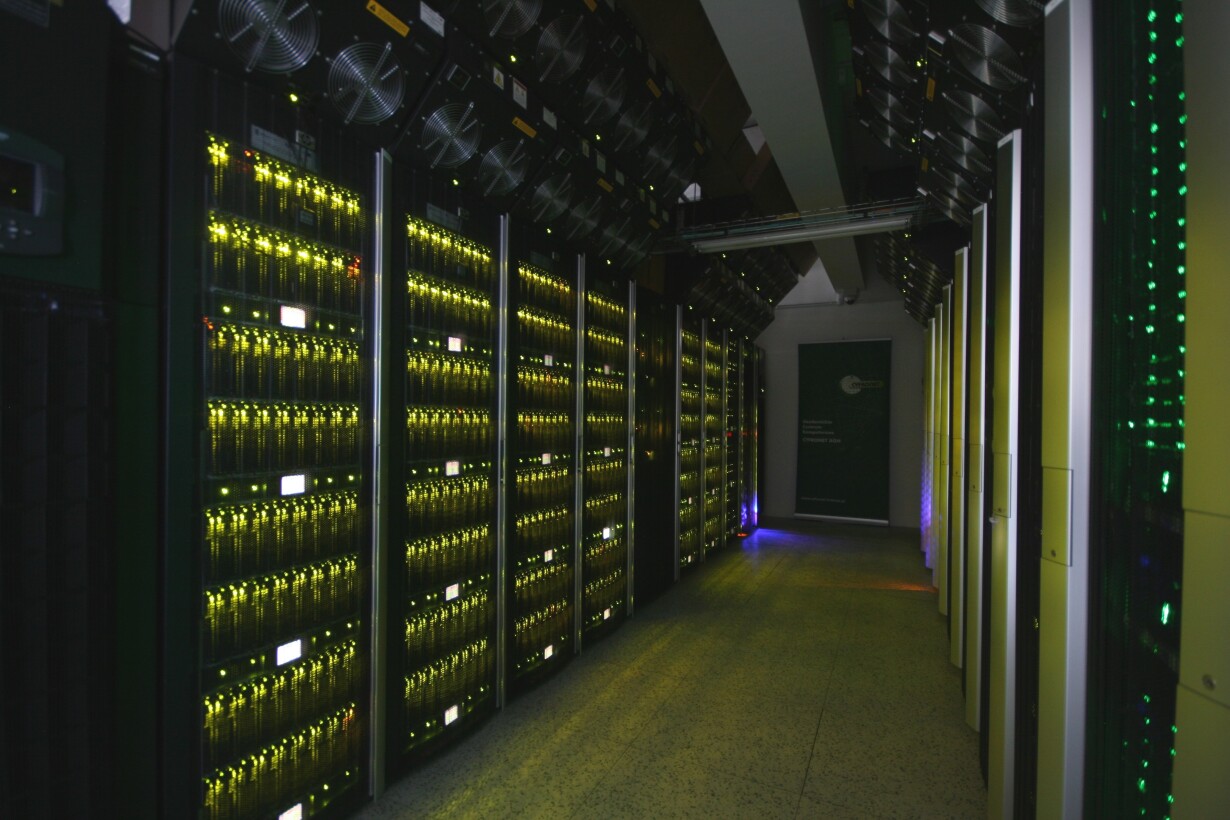

Superkomputer Zeus Najwyższe miejsce Zeusa na TOP500

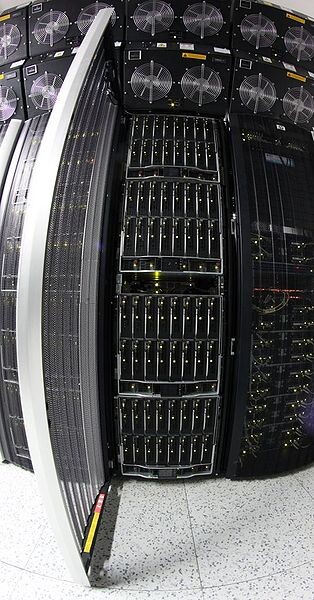

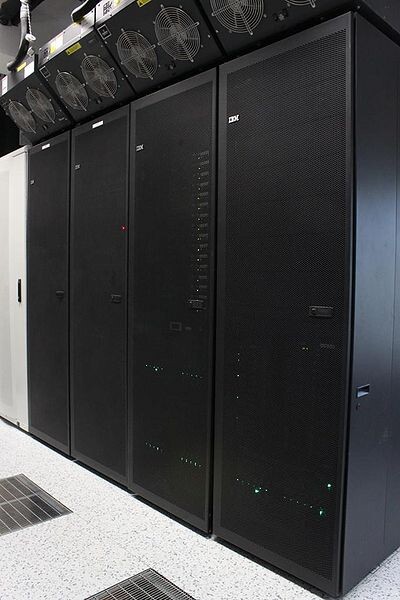

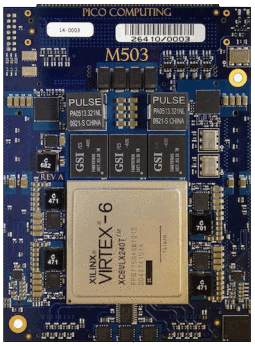

Zeus GPGPU Zeus FPGA Zeus vSMP |
Lista superkomputerów aktualnie udostępnianych w ACK Cyfronet AGH znajduje się w zakładce Komputery.
